Saya sudah memasang DUA Kingston KC3000 2TB NVMe sebagai volume OS/Sistem QuTS hero 6.x (seperti yang direkomendasikan oleh video QNAP UK di YT) dan saya suka dengan drive tersebut, seharusnya tahan lama (TBW 1600) dan sudah ada di daftar dukungan untuk NAS TS-h2477AUX-7-32G-RP saya.
Semuanya tampaknya berjalan lancar dan baik, namun saya ingin menambahkan heat-sink (pasif) ke kedua NVMe tersebut karena suhunya mencapai 55-57°C meskipun saat penggunaan CPU rendah/idle. Memang Kingston bilang batasnya sampai 70°C sebelum mulai throttling, tapi saya mau memastikan tidak akan throttling dalam situasi apa pun dan secara umum lebih suka suhu rendah, jadi ingin menambah heat-sink pasif. Masalahnya, saya tidak bisa menemukan model yang ukurannya pas untuk dua drive tersebut di ruang sempit pada motherboard.

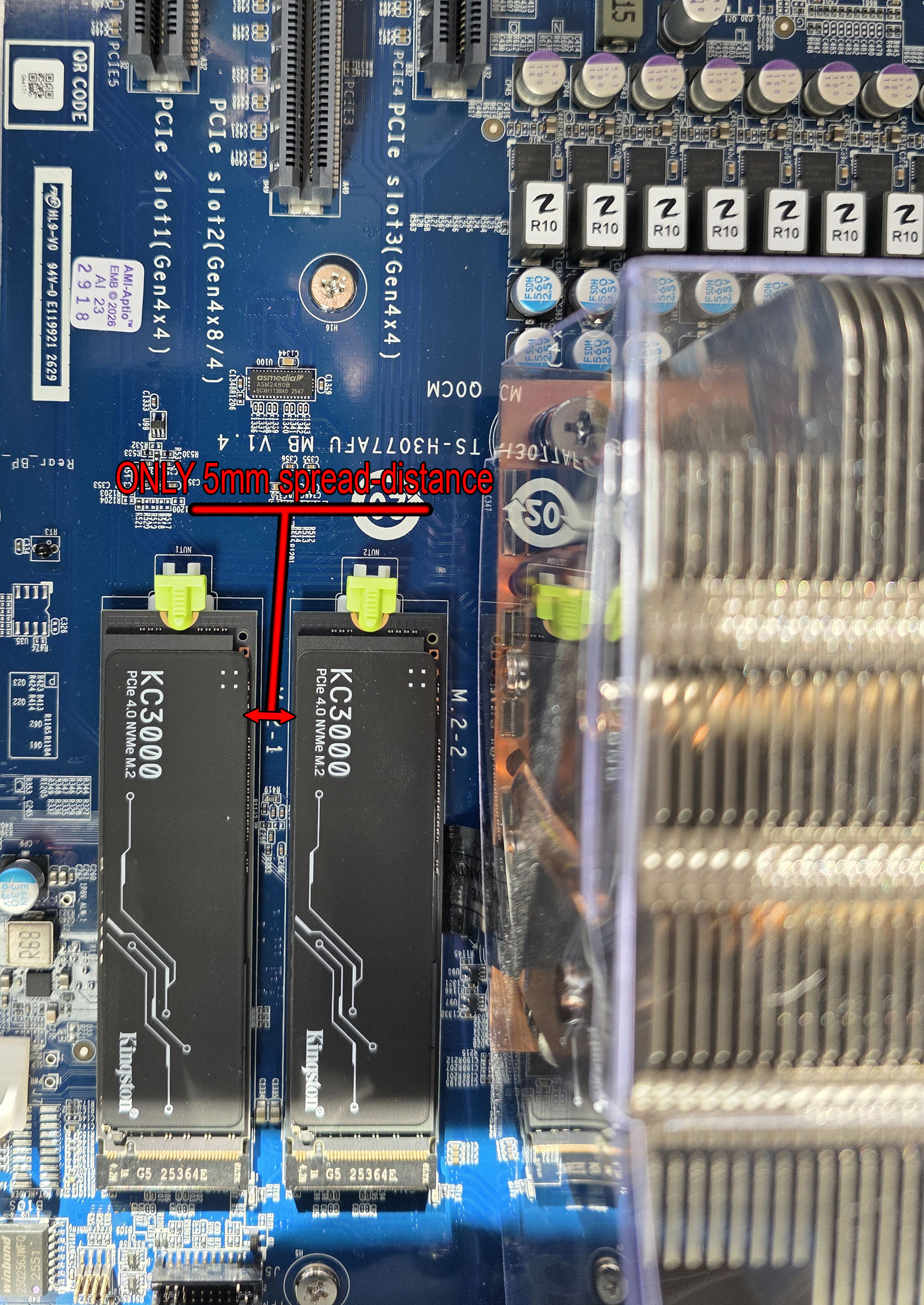

Tinggi tidak masalah karena ada banyak ruang vertikal, tapi jarak antar NVMe hanya 5mm, jadi saya butuh heat-sink yang sangat ramping, lebarnya tidak jauh dari SSD itu sendiri. Kalau NVMe lebarnya 22mm, berarti heat-sink harus total sekitar 24-25mm supaya tidak saling bersentuhan saat keduanya dipasang bersamaan di motherboard.
Apakah ada heat-sink resmi? (Saya kira akan mendapatkannya saat beli NAS, tapi tidak menemukannya di dalam paket/kotak :/) Jadi, adakah yang bisa rekomendasikan heat-sink yang pas di motherboard itu dan bisa mendinginkan kedua sisi NVMe karena chip-nya ada di atas dan bawah?
Ya, heatsink seharusnya sudah disertakan dengan NAS kamu.
Masalahnya adalah di mana menempatkannya. QNAP dalam instruksinya mengatakan heatsink harus dipasang di chip kontroler. Tapi karena ada cover plastik yang menutupi seluruh PCB, kamu tidak tahu di mana posisi chip kontroler tersebut. Dan kamu juga tidak bisa melepas cover plastiknya, karena jika kamu melakukannya, garansi drive akan hangus.
Selain itu, meskipun kamu berhasil memasang heatsink di chip kontroler dengan benar, mungkin hasilnya tidak terlalu signifikan karena cover plastik juga berfungsi sebagai penghalang panas. Jadi, saya agak meragukan seberapa berguna heatsink itu sebenarnya…
Terima kasih atas infonya, aneh juga kalau aku tidak dapat.
Mungkin staff QNAP bisa mengonfirmasi apakah memang begitu? Apakah dua heatsink dan thermal pad seharusnya memang disertakan dengan NAS-ku?

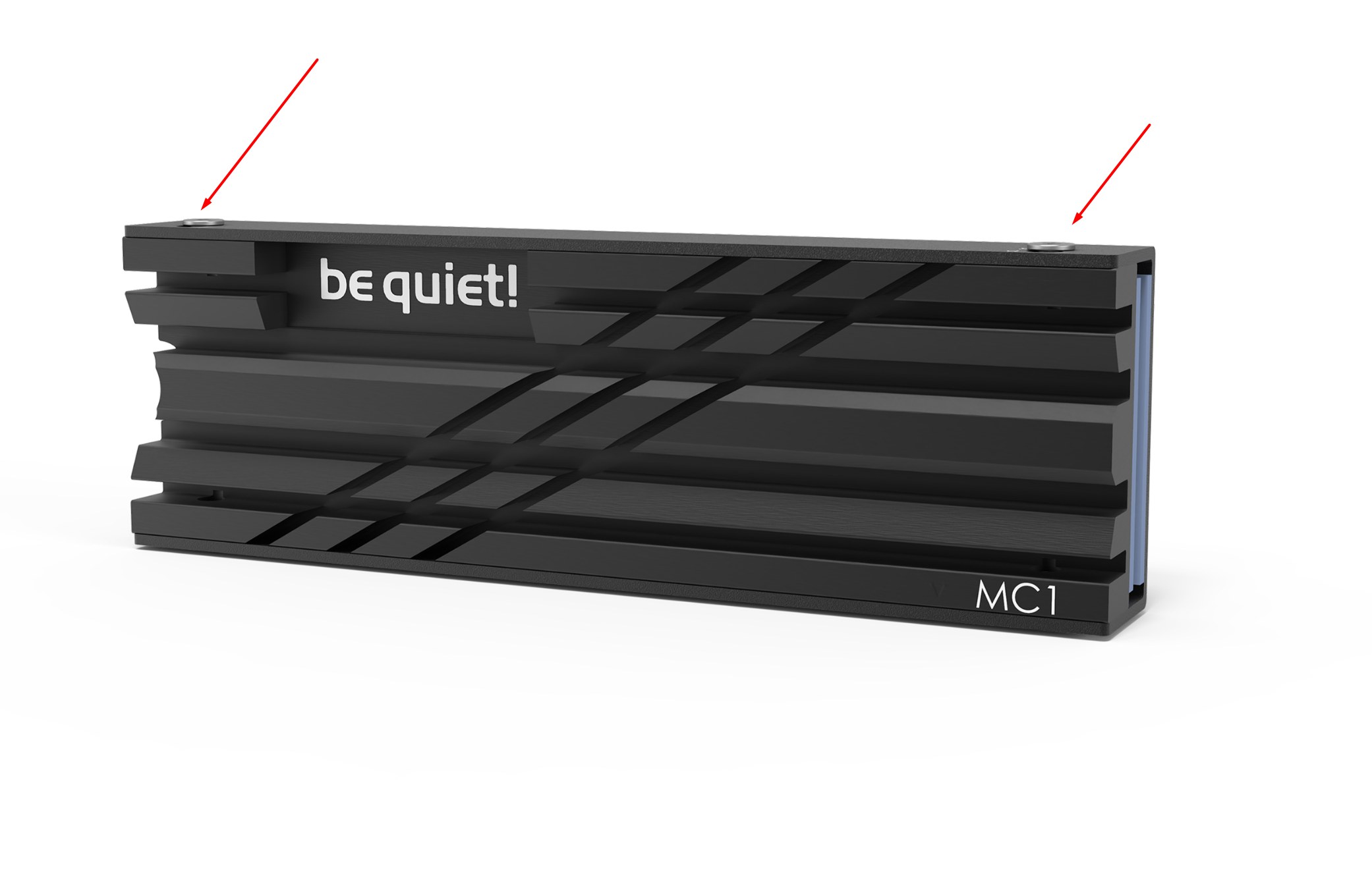

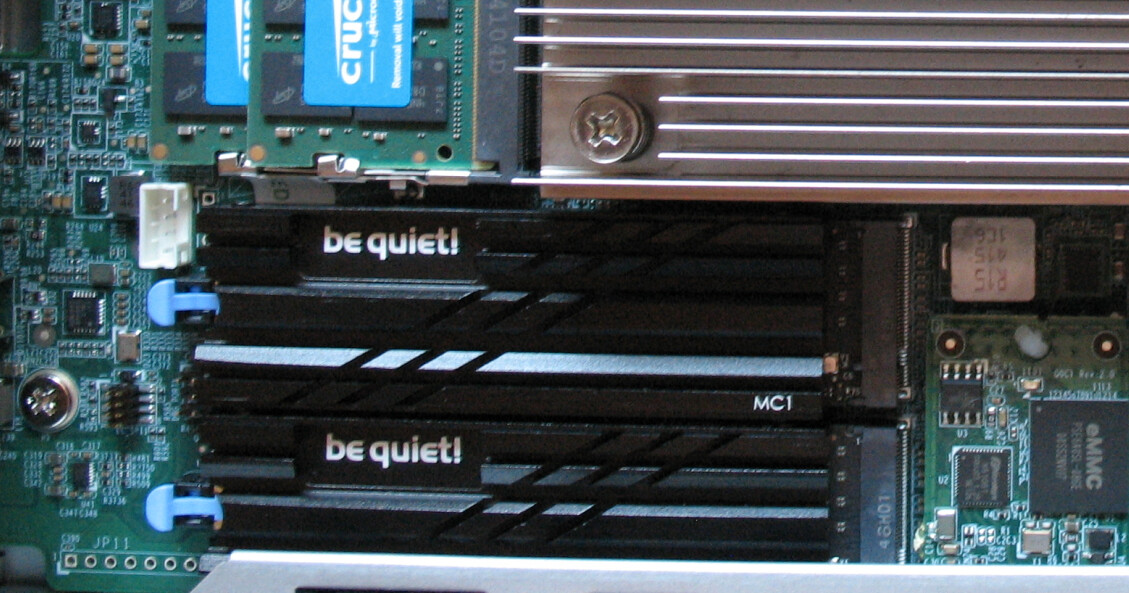

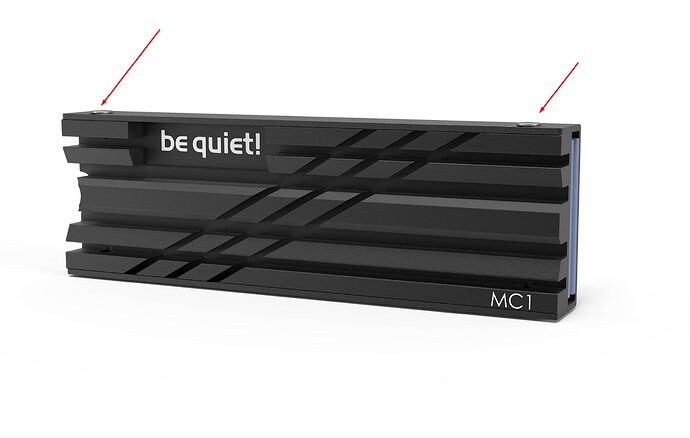

Untuk pemasangannya, Physon controller adalah chip di kanan atas (kalau dilihat dari atas saat mereka terpasang di slot) dan chip di sisi kiri adalah RAM. Thermal pad dan heatsink sendiri dipasang sepanjang seluruh drive (heatsink panjang 80mm) dan aku tidak berharap keajaiban, tapi dari yang kulihat online, pendingin pasif seperti ini bisa menurunkan suhu sebesar 4-5 °C, yang cukup untuk rasa tenang dalam kasus ini
Heatsink yang kamu tunjukkan BUKAN heatsink yang disertakan QNAP dengan NAS-nya. Heatsink mereka kecil berwarna hitam dan hanya cukup menutupi controller. Memasang heatsink untuk seluruh stick sebenarnya lebih masuk akal. Tapi, saya juga penasaran seberapa efektif heatsink tersebut mengingat ada penghalang termal dari labelnya.
Sekarang aku paham maksudmu, kamu maksud kotak-kotak hitam kecil itu yang tinggal ditempel di chip/stiker?

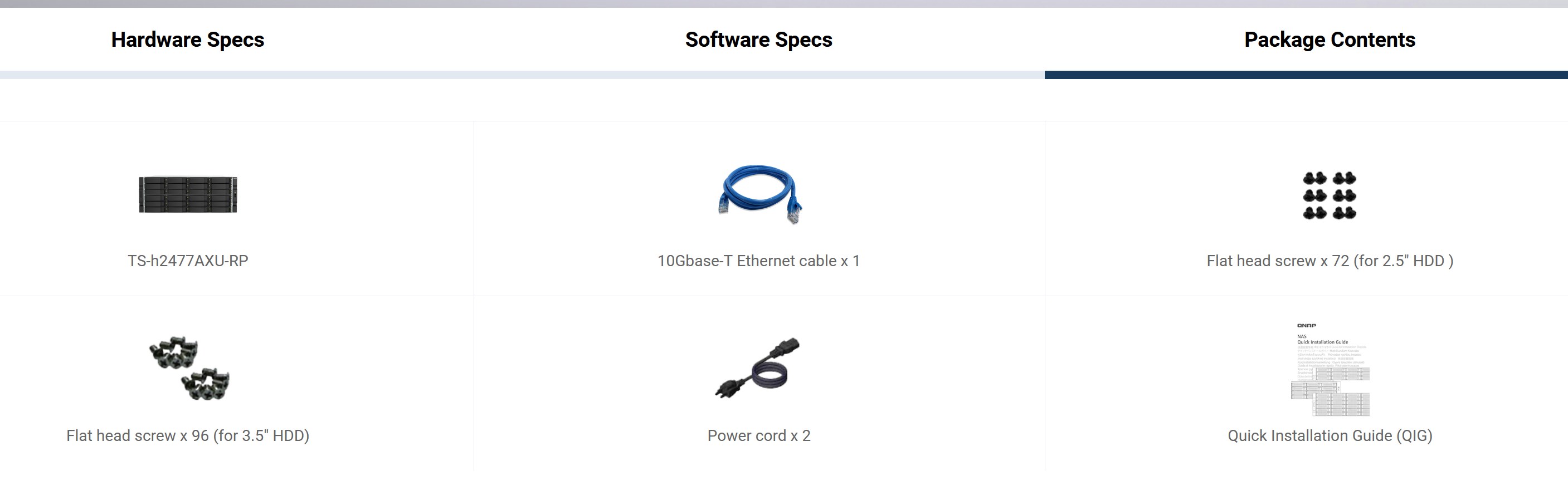

Tapi sayangnya, NAS-ku juga nggak dapat itu. Dan “isi paket” juga nggak mencantumkannya, jadi kayaknya kalau NAS yang lebih mahal, kita memang dapat lebih sedikit bagian dalam harga :).

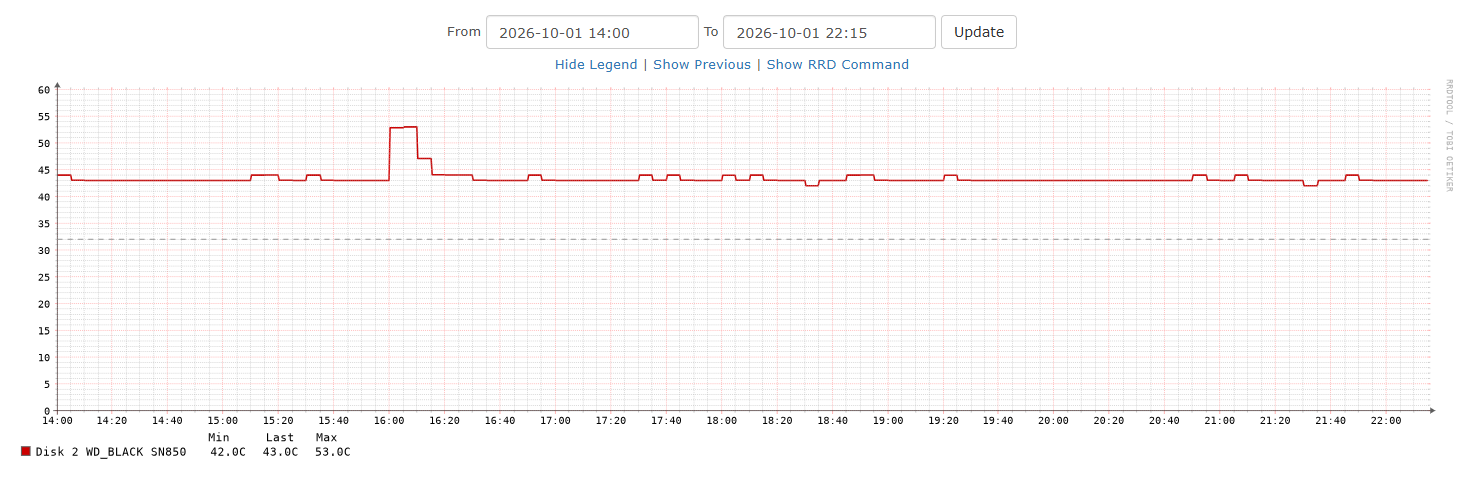

Tergantung pada NVMe juga, apakah chip RAM-nya satu sisi atau dua sisi. Punyaku sekarang ada di 56-57°C (tanpa heatsink), jadi 45-47°C itu penurunan yang bagus (saat idle, tentu saja, saat tugas berat pasti naik lebih tinggi) :).
Terima kasih atas pertanyaan Anda. Untuk TS-h2477AXU-RP, kami merekomendasikan penggunaan heatsink M.2 berbentuk persegi hitam yang terdaftar di halaman kompatibilitas produk/aksesori (HS-M2SSD-06 & 07), karena heatsink tersebut telah divalidasi untuk model ini. Kami juga telah memeriksa kompatibilitas heatsink QNAP HS-M2SSD-02. Sayangnya, heatsink ini tidak dapat dipasang pada TS-h2477AXU-RP akibat keterbatasan jarak mekanis di sekitar konektor M.2. Ruang yang tersedia lebih rendah daripada ruang instalasi yang dibutuhkan HS-M2SSD-02.
Jika Anda ingin menggunakan heatsink dari pihak ketiga, kami sarankan untuk memilih desain dengan profil rendah dan memastikan dimensi heatsinknya dengan cermat sebelum membeli. Secara khusus, jarak yang diperlukan di sekitar konektor M.2 tidak boleh melebihi 2,9 mm. Heatsink dengan struktur pemasangan yang lebih besar atau alas yang lebih tebal mungkin tidak muat secara tepat.
Jika Anda memberikan dimensi atau tautan produk heatsink yang sedang Anda pertimbangkan, kami akan dengan senang hati membantu memeriksa kompatibilitasnya.
Hai @JasonH - terima kasih atas masukan dan jawabannya.
Sayangnya, kotak hitam tempel itu tidak membantu/mendinginkan sisi bawah NVMe (NVMe 2TB punya chip di kedua sisi), jadi saya berharap ada yang bisa mendinginkan kedua sisinya.
SSD NVMe saya stabil di 52-54°C setelah 24 jam pemakaian/menyalakan NAS, jadi mungkin saya tidak perlu heatsink setelah semua ini. Tapi kalau saya menemukan heatsink yang low profile, akan saya cek apakah bisa masuk dengan ukurannya. Saya rasa 2,4 mm di tiap sisi adalah batas maksimal karena hanya ada jarak 5.x mm antara masing-masing NVMe.
Tidak, heatsink dipasang pada pengontrolnya. Mungkin ada chip SRAM di kedua sisi, tapi saya yakin hanya ada satu pengontrol di sisi atas untuk semua chip di kedua sisi.
Setelah menunggu 10 hari untuk pengiriman, akhirnya heatsink saya sampai juga untuk setup ini.
Akhirnya saya memilih heatsink AXAGON XL karena perusahaannya sangat responsif dan membalas email saya hanya dalam beberapa jam, bahkan lengkap dengan pengukuran jarak antar pendingin (mereka merakit 2 heatsink di meja untuk mengukur jaraknya—sangat membantu!), jadi saya yakin heatsink ini bakal muat secara horizontal dengan jarak yang cukup antara keduanya di motherboard QNAP ini.
BTW ini bukan link sponsor, saya beli sendiri pakai uang pribadi (siapa tahu ada yang ngira saya promosiin merek tertentu :))
Saya pakai thermal pad bawaan heatsink (ada yang tipis buat bagian bawah NVMe dan yang tebal buat bagian atas) dan saya mendapatkan hasil sebagai berikut.
TANPA heatsink suhu NVMe saya saat idle di 53-56°C dan saat penggunaan berat mencapai 60-62°C. Masih dalam spesifikasi Kingston sebelum throttling (70°C), tapi saya mau NVMe tetap adem, jadi berikut hasilnya:

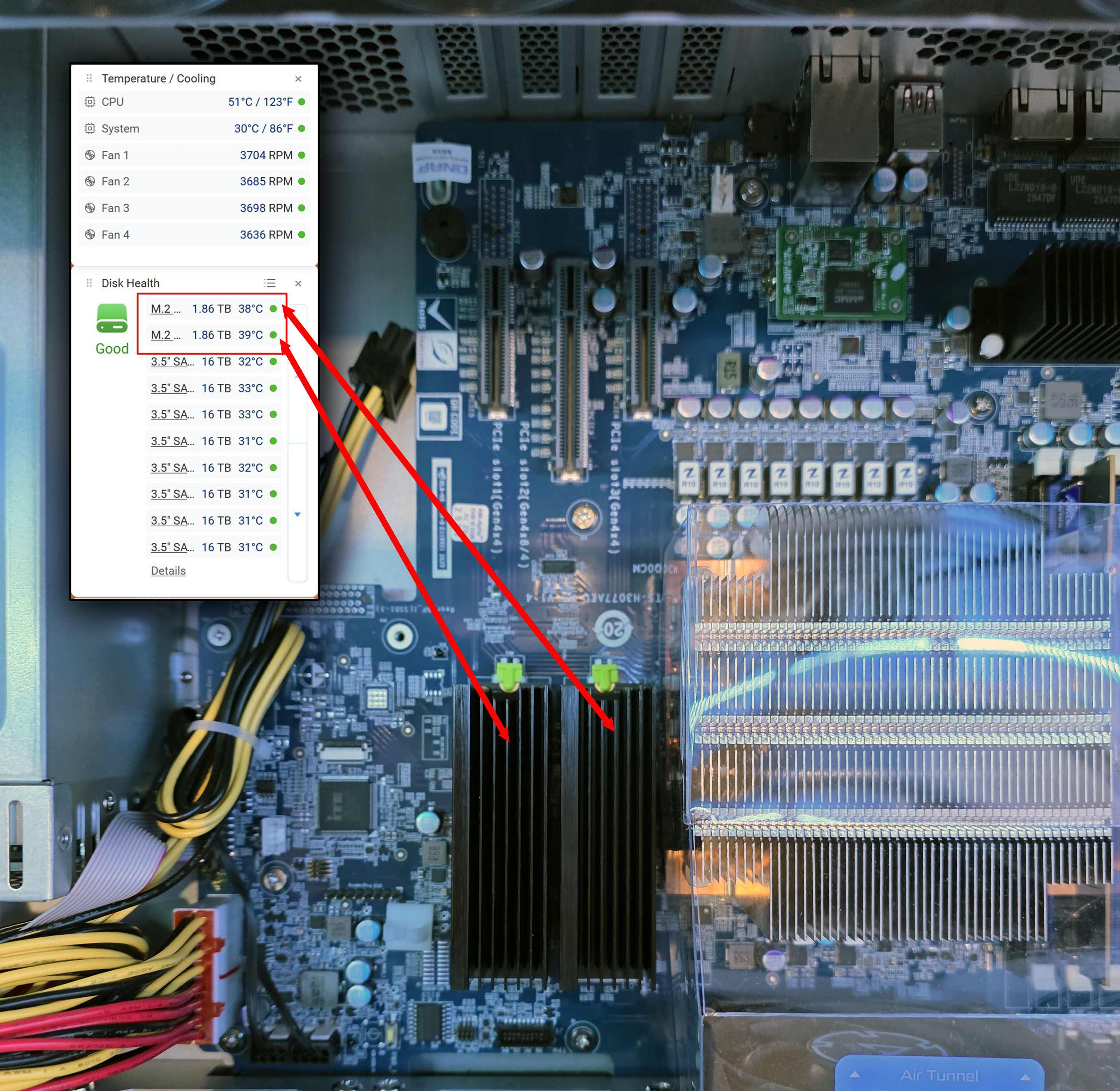

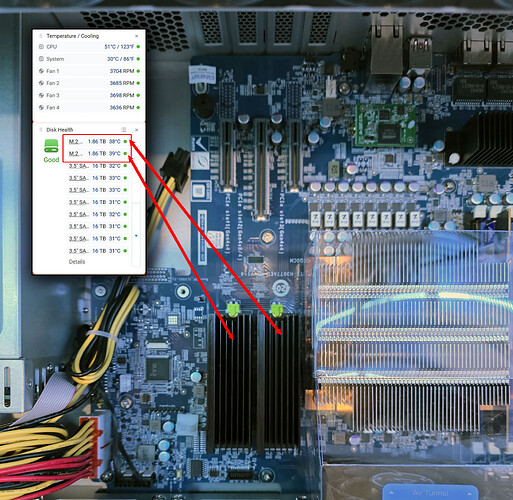

DENGAN heatsink (setelah NAS dinyalakan selama 40 menit)
Suhu di 38-39°C jadi saya cukup puas dengan perbedaan ini.
Pasti bakal naik beberapa derajat setelah dipakai beberapa hari, tapi saya rasa nggak bakal lebih dari 45°C, jadi suhu berhasil turun 15-18°C dalam kondisi apapun.
:).
